在中央空調水系統領域，球閥作為控制介質通斷與流量的關鍵部件，其安裝細節直接影響系統的穩定性和能效。尤其是閥桿的安裝方向，若操作不當，可能導致密封失效、操作卡頓甚至系統癱瘓。作為深耕流體控制領域多年的廠家，艾德默閥門結合技術沉淀與實際應用經驗，詳解中央空調水系統球閥閥桿安裝的要點。

一、法蘭球閥：

針對商業大樓及公共建筑的暖通空調系統，艾德默AFQ系列電動法蘭球閥（DN25-DN150）以其等百分比流量特性和500:1可調流量比，成為調控熱水、冷凍水及冷卻水的優選方案。其閥桿安裝需遵循以下原則：

（一）流向一致性原則

①　閥桿安裝方向需與介質流向保持一致，確保執行器驅動力與流體阻力形成合力。

② 若閥桿逆向安裝，可能導致執行器過載或閥芯卡滯，尤其在高壓差工況下（公稱壓力PN16），逆向阻力可能引發密封面磨損。

（二）密封性能較大化

①　采用石墨增強PTEE閥座的AFQ系列球閥，在銹水環境中具備超長無泄漏壽命。

②　安裝時閥桿需垂直于水平管道，避免傾斜導致閥芯與閥座偏磨。

③ 對于DN65以上采用球墨鑄鐵閥體的型號，更需確保閥桿軸線與管道軸線同軸度誤差≤0.5mm。

（三）執行器匹配要點

①　搭配開關型或調節型執行器時，閥桿頂端需預留足夠空間（通常≥150mm），防止執行器與管道保溫層干涉。

② 同時，執行器電纜走向應與閥桿呈45°夾角，避免直角彎折導致信號傳輸異常。

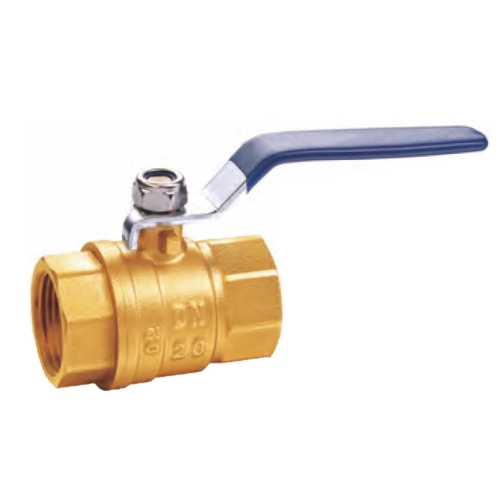

二、Q11F黃銅球閥：全通徑設計的安裝要點

作為供熱、乙二醇及工業領域的通用型球閥，Q11F系列以全通徑設計（流阻系數≤0.1）著稱，其閥桿安裝需注意：

（一）介質兼容性優先

①　閥桿采用不銹鋼材質，適用于-10℃~100℃寬溫域。

②　安裝前需確認介質流向是否與閥體箭頭標識一致，防止雜質在閥芯處淤積。

③　對于含顆粒介質，建議閥桿保持水平安裝，利用介質自重輔助排污。

（二）全通徑結構優勢

①　全通徑設計使Q11F球閥在DN50規格下仍能保持等效管徑流通能力。

②　安裝時閥桿方向應避免與管道振動方向共振，必要時加裝支撐架，防止長期振動導致閥桿松動。

結語

中央空調水系統球閥的閥桿安裝方向，是平衡密封性、操作效率與設備壽命的關鍵環節。艾德默閥門憑借20余年行業經驗，不僅提供符合ISO 7005/2等國際標準的產品，更通過定制化安裝指導服務。
