在工程設計、施工及維修過程中，閥門作為管道系統中控制流體流動的重要組件，其種類繁多，功能各異。圖紙上的閥門符號作為溝通與交流的“語言”，對于確保工程的準確性和效率至關重要。為了幫助大家更好地理解和識別這些符號，艾德默閥門廠家特此整理了一份多方面的 閥門符號指南，旨在為您解決圖紙閱讀中的困惑。

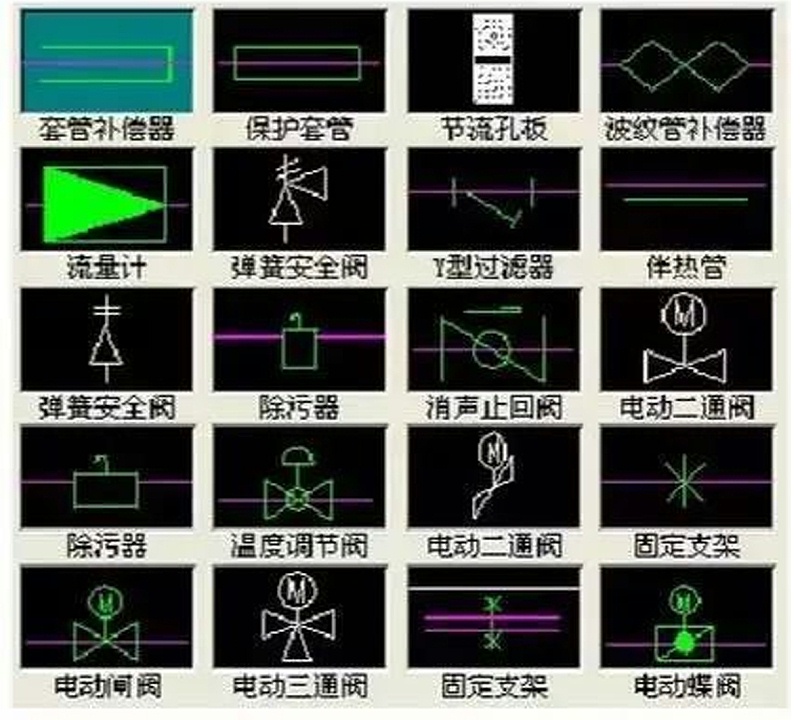

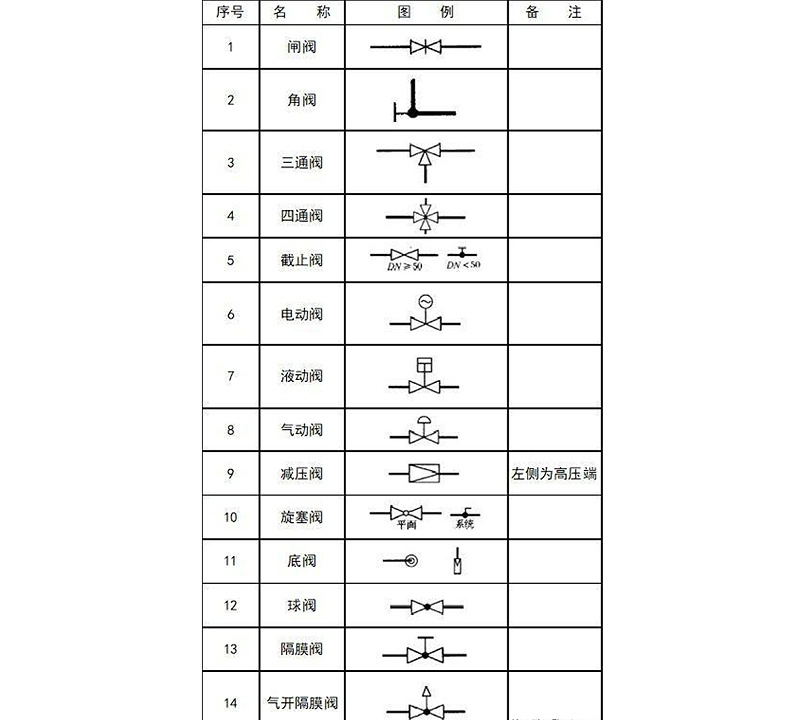

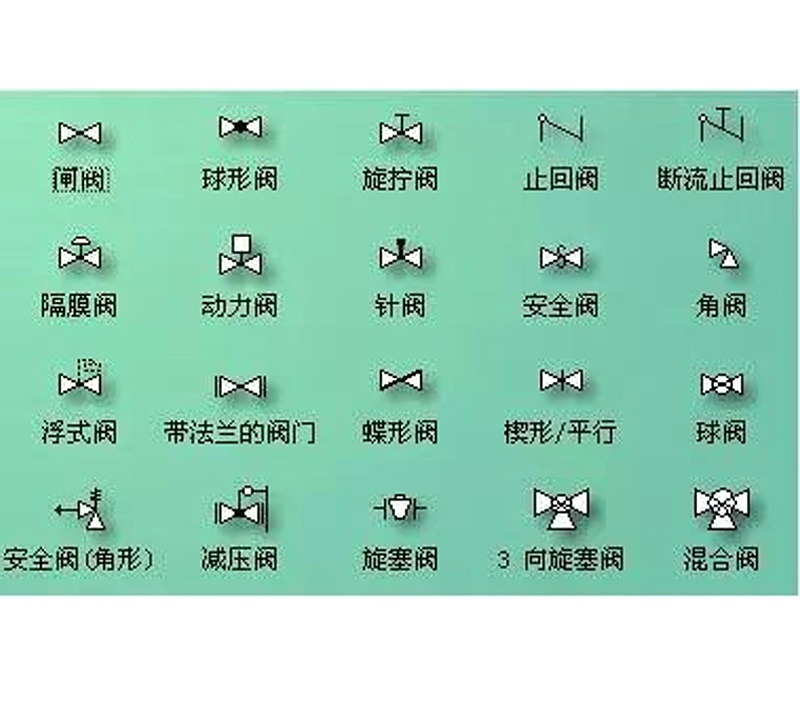

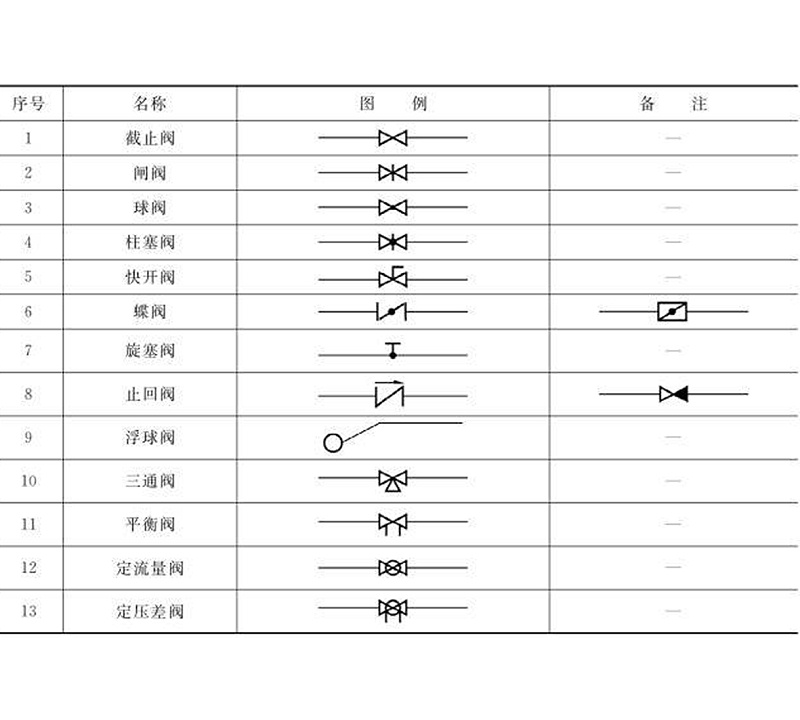

一、基礎閥門符號概覽

(1) 閘閥：符號通常為一個長方形，中間有一條垂直于長邊的直線，表示閥瓣開啟與關閉的位置。閘閥適用于全開或全關，不宜調節流量。

(2) 截止閥：符號類似一個傾斜的“T”字，橫杠代表閥體，豎線代表閥桿及手輪，表示通過旋轉閥桿來控制流體的通斷。截止閥適用于需要頻繁開啟和關閉的場合。

(3) 球閥：符號為一個圓圈，內有一條對角線，象征球體及其開閉狀態。球閥具有結構簡單、密封性好、操作輕便等優點，廣泛應用于液體、氣體及蒸汽系統。

(4) 蝶閥：符號為一個圓形，中間有一個類似蝴蝶翅膀的圖案，表示蝶板的開啟與關閉。蝶閥適用于大口徑、低壓力的管道系統，具有良好的流量調節性能。

(5) 止回閥：符號通常為一個箭頭，箭頭兩端各有一個半圓或矩形，表示流體只能單向流動。止回閥用于防止介質倒流，保護管道和設備。

二、特殊功能閥門符號解析

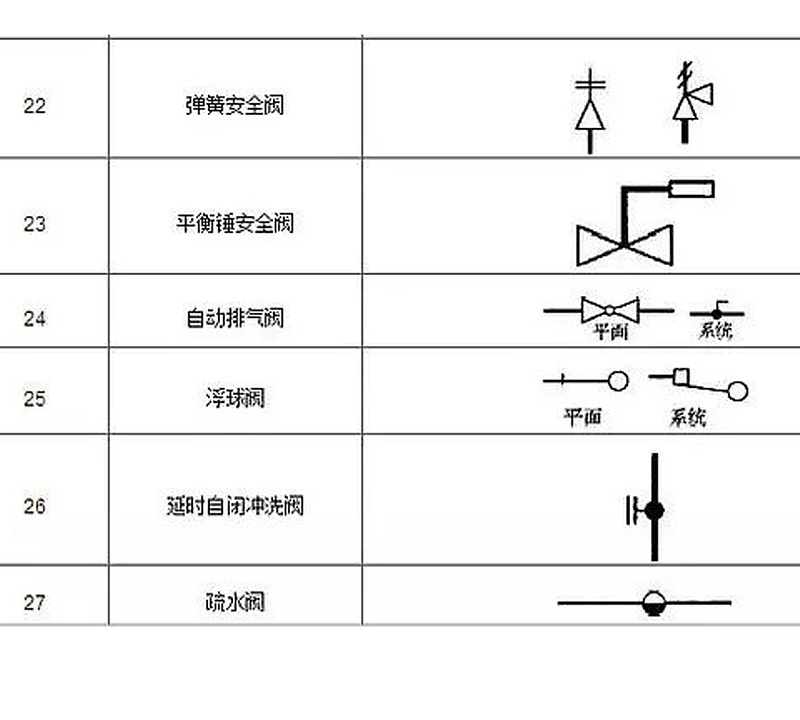

(1) 安全閥：符號為一個帶有彈簧的圓圈，圓圈內有一箭頭指向下方，表示當系統壓力超過設定值時，閥門自動開啟釋放壓力。

(2) 減壓閥：符號為一個帶有箭頭的圓圈，圓圈內有一斜線將箭頭分為兩部分，表示將高壓流體減壓至設定值后輸出。

(3) 疏水閥：符號復雜多樣，但通常包含蒸汽入口、冷凝水出口及排水控制機構，用于自動排除蒸汽系統中的冷凝水，防止水錘現象。

(4) 調節閥：符號為一個帶有刻度的圓圈或矩形，表示可根據需要調節流量、壓力或溫度等參數。

三、艾德默閥門——品質之選

在了解這些閥門符號的基礎上，選擇合適的閥門產品同樣重要。艾德默閥門廠家，擁有完善的生產體系和技術團隊，致力于為客戶提供高品質、高性能的閥門產品。無論是常規閥門還是特殊定制，艾德默都能滿足您的需求，確保工程項目的安全、卓效運行。

總之

圖紙上的閥門符號是連接設計與實施的關鍵紐帶。艾德默閥門廠家希望通過這份符號大全，幫助廣大工程師、技術人員及維修人員更好地掌握閥門知識，提升工作效率，共同推動工業領域的進步與發展。如有任何疑問或需求，歡迎隨時聯系艾德默閥門，我們將竭誠為您服務。
